IGMC1003系列

IGMC1003系列光纤收发器，支持2个10/100/1000Base-T(X)端口，RJ45和1个1000Base-FX光口，冗余电源设计，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，完全满足苛刻的工业应用环境，提供经济可靠的网络接入。

型号

IGMC-1003-2GT1GS-SC

IGMC-1003-2GT1GP

网络接口

端口描述

电口

2个10/100/1000Base-T(X)端口，RJ45

光口

1个1000Base-X光口，SC接口

1个1000Base-X光口，SFP插槽

电源

电源输入

低压直流电源：双电源冗余，范围DC12~48V

高压交直流电源：单路，85-265VAC/100-300VDC隔离电源，4针端子

电源功耗

＜3W

保护

支持过载保护、反接保护和冗余保护（LV）

技术

以太网规范

IEEE 802.3: 10Base-T

IEEE 802.3u: 100Base-TX和100Base-FX

IEEE 802.3z: 1000BaseX

IEEE 802.3ab: 1000Base-T

MAC地址表

2k

优先级队列

8个

巨帧

9216 bytes

处理方式

存储转发

交换机特性

交换延迟时间: <10μs

交换机背板带宽: 8Gbps

机械特性

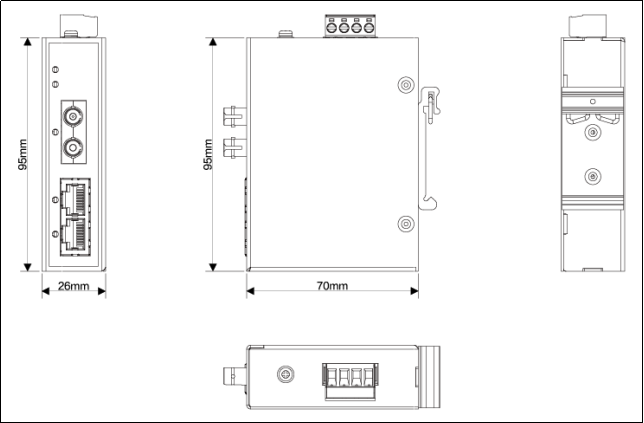

尺寸 (W x H x D)

26 x 95 x 70mm

防护等级

IP40

安装方式

默认导轨，可选壁挂

重量 (KG)

≤1KG

环境

存储温度

-40~85℃

工作温度

-40~75℃

工作湿度

5%~95%无凝露

认证

EMI

FCC Part 15, CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)          接触放电6kV，空气放电8Kv

EN61000-4-3 (RS)           10V/m，80MHz~1GHz

EN61000-4-4 (EFT)          信号端1kV，电源输入端2kV

EN61000-4-5 (Surge)        电源输入端：2kV（线/地），1kV（线/线）

EN61000-4-6 (CS)            10V，150kHz~80MHz

冲击

IEC60068-2-27

跌落

IEC60068-2-32

震动

IEC60068-2-6

安全等级

EN 62368-1 (LVD)

质保

保修期

5年

产品型号

描述

IGMC-1003-2GT1GS-SC

工业级千兆光纤收发器，2个10/100/1000Base-T(X)端口，RJ45和1个1000Base-FX光口，SC接口，DC 24V双电源

IGMC-1003-2GT1GS-SC-HV

工业级千兆光纤收发器，2个10/100/1000Base-T(X)端口，RJ45和1个1000Base-FX光口，SC接口，AC/DC 110/220V单电源

IGMC-1003-2GT1GP

工业级千兆光纤收发器，2个10/100/1000Base-T(X)端口，RJ45和1个1000Base-FX光口，SFP插槽，DC 24V双电源

IGMC-1003-2GT1GP-HV

工业级千兆光纤收发器，2个10/100/1000Base-T(X)端口，RJ45和1个1000Base-FX光口，SFP插槽，AC/DC 110/220V单电源
